Cargador casero de pilas recargables

Las pilas recargables de mi cámara digital se han descargado por completo y no tengo el cargador, pero eso no fue un problema ya que improvisé uno con el cargador del celular.

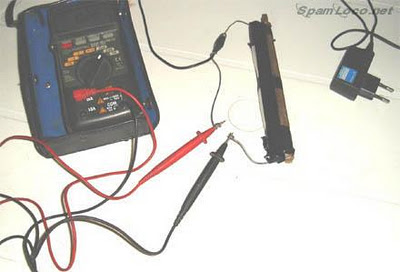

Es muy sencillo de construir y lo único que necesité es algo de cinta, alambre. En la imagen también vemos un tester, más abajo explico por qué está conectado de esa forma.

cargador de pilas casero

- Fijar las 4 pilas en serie:

En la imagen las podemos ver dentro de un tubo de plástico que resultó ser muy flexible y me obligó a buscar algo más rígido para que permanecieran en contacto, finalmente encontré una pequeña madera que ajusté con algo de cinta.

- Unir las pilas al cargador:

Luego de tener las pilas en serie simplemente las uní por medio de cables al cargador. Los polos positivos y negativos del grupo de pilas y el cargador deben estar unidos entre sí, es decir positivo con positivo y negativo con negativo.

Es importante determinar cuáles son los polos correspondientes en el conector del cargador (no se deben invertir), para saberlo podemos utilizar un tester o buscar la información en el manual del celular o en el mismo cargador, si conectamos los cables al revés podríamos dañar las pilas.

- El cargador:

El cargador que utilicé pertenece a un celular Nokia que tiene un voltaje de 6 V. Cada pila recargable AA es de 1,2 V y por lo tanto entre las 4 suman un total de 4,8 V. Lo ideal es que el voltaje del cargador supere al de las pilas en sólo 1 o 2 voltios, de lo contrario estas se podrían dañar.

Este último detalle es muy importante para determinar cuántas pilas podemos cargar al mismo tiempo.

- Tiempo de carga:

Para determinar el tiempo que demorarían las 4 pilas en cargarse coloqué el tester en serie para medir la corriente que pasa por el circuito, es decir la corriente que entrega el cargador del celular. Esta resultó ser de 140 mA por hora y como las pilas son de 2000 mA, calculé que serían necesarias unas 10 horas (toda la noche) para que el grupo de pilas se cargue hasta un punto aceptable. En mi caso lo resolví fácilmente por tener un tester a mano, en caso contrario deberíamos guiarnos por la temperatura de las pilas.

El tester no cumple ninguna función durante la carga, yo sólo lo agregué al circuito para experimentar.
